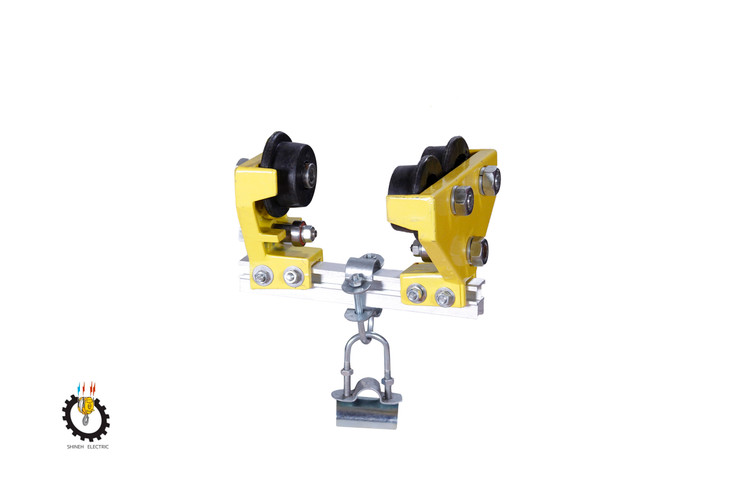

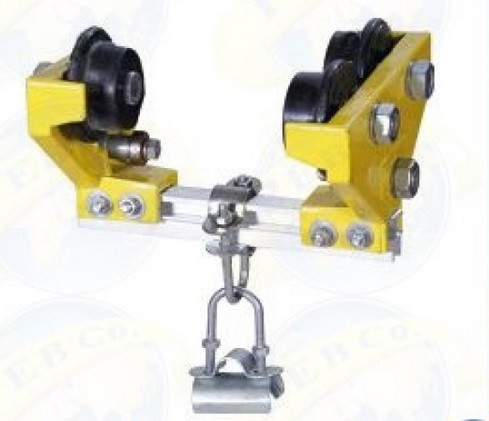

قرقره تیرآهنی 3 چرخ پلاستیک جهت کابل گرد
3-wheel plastic beam pulley for round cable
برند:شینه الکتریک
توضیحات
جنس بدنه : آلومینیوم 6063
پوشش : رنگ زرد الکترواستاتیک کاترپیلاری
جنس کابل گیر : ورق گالوانیزه با ضخامت 1.5 میلیمتر
جنس چرخ : پلی آمید
بلبرینگ چرخ : (2RS)6000
بلبرینگ یاتاقان : (2RS)606
پیچ : آلنی سر استوانه ای M10*40 با استاندارد DIN 912
مهره : شش گوش M10& M5 با استاندارد DIN 934
جنس کشابی : آلومینیوم 6063 با طول 160 میلیمتر
هدف از اين سيستم حمـل كابل جهت انتقال جريان برق در مسيرمستقيم برروي پروفيل تيرآهن بوده كه توان حمـل كابل هاي سنگيـن را دارد. در ضمـن ايـن سيستـم مي توانـد جهـت حمـل كابل در مسيرهـاي قوس دار بـا شعـاع زياد مـورد استفاده قرار گيرد.
نقد و بررسی
این نوع قرقره در سیستم I-Rail با سایزهای مختلف برای جا به جایی کابل در مسیر قوس و منحنی بدون درجه آزادی مورد استفاده قرار میگیرد لازم به ذکر است که شرایط محیطی نصب تجهیز نیز در تعیین و انتخاب نوع قرقره تاثیر گذار است که موارد کاربردی آن به صورت زیر است :
- بی صدا برای محیط های با دمای معمولی تا 60 درجه سانتیگراد
- محیط های دارای رطوبت و گرد و غبار
- بدور از تابش نور خورشید
- جهت استفاده برای کابلهای گرد
- مناسب برای کابلهای نیم سنگین تا وزن 8 کیلوگرم و دارای ارتعاش جابه جایی
