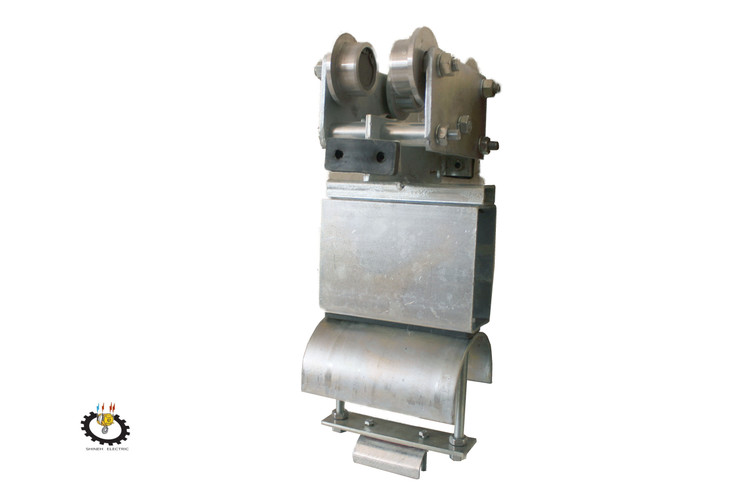

قرقره تیرآهن بزرگ 2 طبقه با چرخ 50
Large 2-story beam pulley with 50 wheels
برند:شینه الکتریک
توضیحات
جنس بدنه : ورق گالوانیزه با ضخامت 6 میلیمتر
جنس کابل گیر : ورق گالوانیزه با ضخامت 4 و1.5 میلیمتر
جنس چرخ : CK45
بلبرینگ چرخ : (2RS)6202
بلبرینگ یاتاقان : (2RS)6000
پیچ : آلنی سر استوانه ای M10*150& M10*40 &M6*40 با استاندارد DIN 912
مهره : شش گوش M10&M6&M5 با استاندارد DIN 934
نقد و بررسی
این نوع قرقره در سیستم I-Rail با سایزهای مختلف برای جا به جایی کابل در مسیر مستقیم بدون درجه آزادی مورد استفاده قرار میگیرد لازم به ذکر است که شرایط محیطی نصب تجهیز نیز در تعیین و انتخاب نوع قرقره تاثیر گذار است که موارد کاربردی آن به صورت زیر است :
- با صدا،برای محیط های با دمای بالا تا 100 درجه سانتیگراد
- محیطهای داری رطوبت و گرد و غبار زیاد
- در معرض تابش نور خورشید
- جهت استفاده برای کابلهای تخت
- مناسب برای کابل های نیم سنگین تا وزن 25 کیلوگرم و با ارتعاش جابه جایی
- توانایی جابجایی کابل در دو طبقه تا عرضهای 130 و55 میلیمتر
