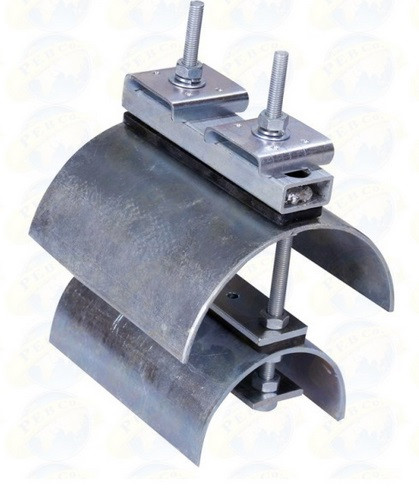

بست ابتدا تیرآهنی بزرگ 3 طبقه
First, fasten the large 3-story iron beam.
توضیحات
جنس بدنه : پروفیل 2*4
جنس کابل گیر : ورق گالوانیزه با ضخامت 4 و1.5 میلیمتر
مهره کابل گیر : شش گوش M6&M10 با استاندارد DIN 934
پیچ کابل گیر : شش گوش M10*150 & M6*60 با استاندارد DIN 933
پیچ نگهدارنده : M10*60 با استاندارد DIN 933
مهره نگهدارنده : شش گوش M10 استاندارد DIN 934
نقد و بررسی
این نوع بست برای تثبیت کابل در ابتدای مسیر مستقیم در سیستم I-RAIL مورد استفاده قرار میگیرد لازم به ذکر است که شرایط محیطی نصب سیستم I-RAIL نیز در تعیین و انتخاب نوع بست تاثیر گذار است که موارد کاربردی آن به صورت زیر است :
- در معرض تابش نور خورشید
- مناسب جهت کابلهای تا عرض 130 و 55 میلیمتر در سه طبقه
- مناسب برای کابلهای نیم سنگین و تخت تا وزن 25 کیلوگرم
